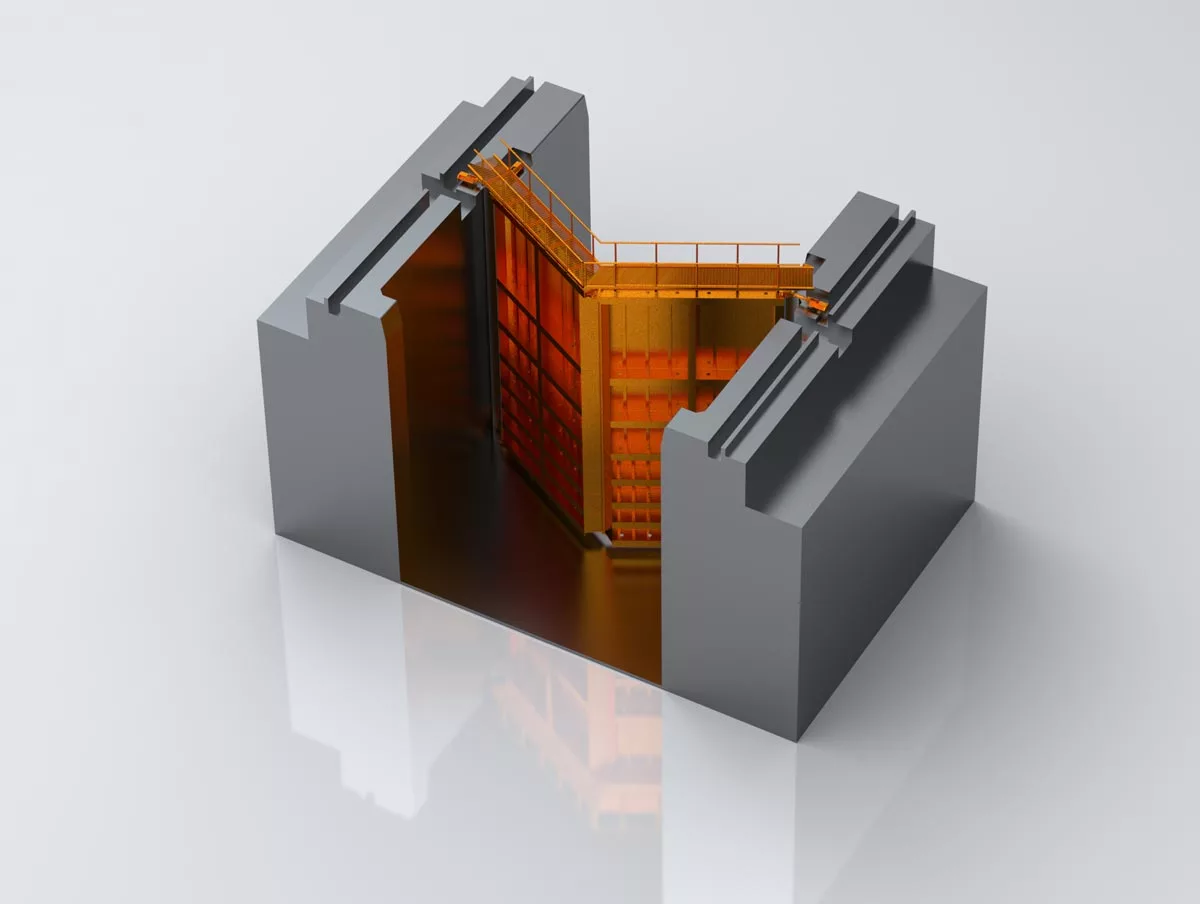

Une porte mitre est couramment utilisée dans les écluses de navigation. Elle est composée de deux vantaux qui pivotent autour de gonds verticaux ancrés dans les parois de la chambre d’écluse. En position fermée, les deux vantaux se rejoignent au centre de l’écluse en formant un angle, se supportant mutuellement dans une configuration en V rappelant la mitre d’un évêque — d’où son appellation. En position ouverte, les vantaux se rétractent dans des niches aménagées dans les murs latéraux de la chambre.
Reconnue pour sa conception simple et son fonctionnement rapide, la porte mitre demeure une solution éprouvée et largement utilisée dans de nombreux systèmes de navigation.
Conception simple :
Un nombre réduit de pièces mobiles facilite la fabrication et l’installation.
Fonctionnement rapide :
Ouverture et fermeture plus rapides que la plupart des autres types de portes d’écluse.
Efficacité pour les écluses de navigation :
Solution idéale pour les voies navigables à fort achalandage grâce à sa rapidité d’opération.
Composantes submergées :
Des éléments clés, tels que le palier de pivot (pintle) et le joint inférieur, sont submergés, ce qui complique les travaux de maintenance.
Sensibilité aux débris :
Les joints inférieurs sont vulnérables aux dommages causés par l’accumulation de débris sur le seuil.
Exigences d’espace :
Nécessite une longueur supplémentaire de la chambre d’écluse pour permettre le débattement des vantaux.
Utilisation limitée en situation d’urgence :
Ne permet pas une fermeture complète du débit en cas d’urgence.
